Tecnología aplicada a la protección pasiva contra incendios y la arquitectura contemporánea
La incorporación de superficies vidriadas transitables en pisos, entrepisos y pasarelas permite resolver necesidades arquitectónicas vinculadas con el ingreso de luz natural, la continuidad visual y el aprovechamiento de los espacios. Cuando estas superficies forman parte de una sectorización contra incendios, su diseño debe responder a exigencias adicionales de seguridad, tanto desde el punto de vista de la resistencia al fuego como de la capacidad mecánica para soportar las cargas previstas durante su utilización.
Los pisos vidriados transitables cortafuego con una resistencia al fuego de 60 minutos y una capacidad de carga de 1.500 kg/m² ofrecen una solución tecnológica para proyectos en los que se requiere combinar transparencia, transitabilidad y protección pasiva contra incendios.
Su aplicación requiere considerar el comportamiento del conjunto constructivo, la interacción entre los materiales, las condiciones de apoyo y las características específicas de cada obra.
1. Resistencia al fuego: una prestación del sistema completo
La resistencia al fuego es una propiedad fundamental de los cerramientos que deben mantener su función durante un incendio. En el caso de los pisos vidriados, esta prestación adquiere especial relevancia porque el sistema debe responder a la exposición térmica sin perder prematuramente las condiciones de estabilidad o las funciones de protección que le correspondan.
El sistema considerado presenta una resistencia al fuego de 60 minutos. Esta prestación permite evaluar su incorporación en proyectos que requieren superficies horizontales vidriadas con protección frente a incendios, de acuerdo con las condiciones de uso, la configuración constructiva y los requisitos normativos aplicables.
Desde el punto de vista técnico, la evaluación de la resistencia al fuego debe contemplar diferentes aspectos:
- Integridad: capacidad del sistema para limitar el paso de llamas y gases calientes a través del cerramiento, cuando este criterio forme parte de la clasificación requerida.
- Aislamiento térmico: capacidad para limitar el incremento de temperatura en la cara no expuesta al fuego, cuando corresponda.
- Estabilidad mecánica: capacidad del conjunto para mantener su función estructural durante el período de exposición, cuando resulte exigible.
- Comportamiento de los apoyos y las fijaciones: respuesta de los perfiles, anclajes, juntas y elementos de soporte frente a las solicitaciones térmicas.
- Continuidad del cerramiento: mantenimiento de las condiciones de protección en las uniones entre los paños vidriados y la estructura perimetral.
Es importante señalar que una resistencia al fuego de 60 minutos no implica, por sí sola, que el sistema tenga una clasificación EI 60 o REI 60. Estas denominaciones corresponden a criterios de desempeño específicos que deben estar respaldados por la documentación técnica pertinente.
En consecuencia, para su especificación en un proyecto, debe verificarse qué criterios de resistencia al fuego han sido evaluados y bajo qué configuración de montaje.
2. Capacidad portante: 1.500 kg/m²

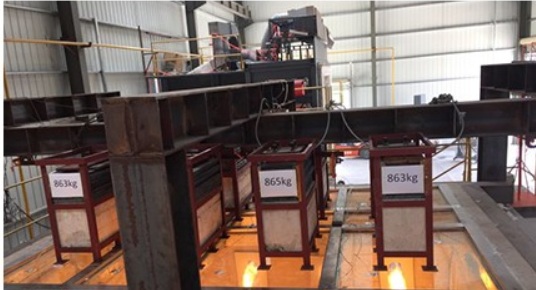

Además de su comportamiento frente al fuego, el sistema presenta una capacidad de carga declarada de 1.500 kg/m², un parámetro relevante para analizar su utilización como superficie transitable.
Expresada como carga distribuida equivalente, esta magnitud corresponde aproximadamente a 14,7 kN/m², considerando la conversión convencional de unidades.
La capacidad portante debe analizarse en función de las condiciones reales de utilización. Entre los aspectos técnicos que intervienen se encuentran:
- Distribución de las cargas sobre la superficie vidriada.
- Dimensiones y geometría de los paños.
- Condiciones de apoyo y luces libres entre apoyos.
- Resistencia mecánica del conjunto de capas de vidrio y de sus uniones.
- Rigidez del sistema y deformaciones bajo carga.
- Respuesta de los perfiles perimetrales, anclajes y estructura soporte.
- Condiciones de carga estática y, cuando corresponda, solicitaciones dinámicas asociadas al tránsito.
- Concentraciones de carga producidas por personas, mobiliario, equipos u otros elementos.
La capacidad indicada debe interpretarse de acuerdo con las condiciones de ensayo, cálculo o evaluación que la respalden. Una carga uniformemente distribuida no es equivalente a una carga puntual, una carga de impacto o una carga aplicada sobre una superficie reducida.
Por este motivo, la selección del sistema debe considerar tanto la carga de servicio prevista como los requisitos de seguridad estructural aplicables al uso específico.
3. Composición del piso vidriado y comportamiento mecánico
En los sistemas vidriados transitables, la selección de los materiales y la configuración constructiva son determinantes para alcanzar las prestaciones requeridas.
El diseño debe contemplar la composición del acristalamiento, el espesor total, las dimensiones de cada paño, la forma en que se transmiten las cargas y la compatibilidad entre los componentes.
En función de la solución constructiva adoptada, deben evaluarse los siguientes elementos:
Acristalamiento. La composición del vidrio y la disposición de sus capas deben responder a los requisitos de resistencia al fuego y capacidad portante. Los espesores, tratamientos y combinaciones de materiales no deben definirse únicamente por criterios de transparencia o apariencia.
Sistema de apoyo. La geometría de los apoyos y las condiciones de contacto entre el vidrio y la estructura influyen en la distribución de esfuerzos. Deben evitarse concentraciones de tensiones incompatibles con el diseño del conjunto.
Estructura perimetral. Los perfiles y elementos portantes deben transmitir las cargas a la estructura del edificio y mantener condiciones compatibles con el desempeño previsto durante la exposición al fuego.
Juntas y sellados. Las uniones entre los paños y sus apoyos deben responder a los movimientos y tolerancias de montaje, sin comprometer las prestaciones de protección contra incendios.
Superficie transitable. El acabado debe ser compatible con las condiciones de circulación previstas y contemplar los requisitos de seguridad frente al deslizamiento, limpieza, desgaste y mantenimiento.
La solución final debe verificarse como un sistema integrado. La capacidad de carga de un paño aislado no determina necesariamente el comportamiento del piso completo, del mismo modo que las propiedades individuales del vidrio no establecen por sí solas la resistencia al fuego del cerramiento.
4. Seguridad de uso y condiciones de servicio
Por tratarse de una superficie destinada al tránsito, el diseño debe incorporar criterios de seguridad adicionales a los vinculados con la protección contra incendios.
Entre ellos se destacan:
- Verificación de las cargas permanentes y variables correspondientes al uso previsto.
- Control de las deformaciones bajo las cargas de servicio.
- Evaluación de las condiciones de apoyo y de las tolerancias de instalación.
- Consideración de los efectos de impacto y de las cargas concentradas, cuando corresponda.
- Selección de un acabado superficial adecuado para el tránsito.
- Definición de procedimientos de inspección y mantenimiento.
- Verificación de la compatibilidad con la estructura resistente del edificio.
La utilización del sistema debe respetar los límites y las condiciones establecidos en su documentación técnica. No corresponde extrapolar las prestaciones declaradas a dimensiones, configuraciones, apoyos o condiciones de uso diferentes sin la correspondiente evaluación.
5. Instalación: un factor determinante para el desempeño
La instalación constituye una etapa crítica para conservar las prestaciones previstas en el diseño. Las diferencias entre las condiciones de ensayo y las condiciones reales de obra pueden afectar tanto el comportamiento mecánico como la resistencia al fuego.
Por esta razón, deben verificarse especialmente:
- La nivelación y geometría del vano receptor.
- La rigidez y capacidad resistente de la estructura soporte.
- La correcta ejecución de los apoyos y las fijaciones.
- La continuidad de las juntas y los sellados.
- La compatibilidad entre los materiales de montaje y los componentes del sistema.
- El cumplimiento de las dimensiones y tolerancias especificadas.
- La correspondencia entre el sistema instalado y la configuración respaldada por la documentación técnica.
Las modificaciones realizadas durante la obra, como cambios en las dimensiones, sustitución de materiales, alteración de los apoyos o incorporación de fijaciones diferentes, deben ser evaluadas antes de considerarse compatibles con las prestaciones originales.
6. Documentación técnica y especificación en proyectos
Para incorporar un piso vidriado transitable cortafuego en un proyecto ejecutivo, resulta conveniente reunir la información necesaria para comprobar sus prestaciones y definir correctamente su instalación.
La documentación técnica debería permitir identificar:
- Resistencia al fuego declarada de 60 minutos y los criterios de desempeño incluidos en esa clasificación.
- Capacidad portante declarada de 1.500 kg/m² y las condiciones bajo las cuales se establece.
- Dimensiones máximas y configuraciones admitidas.
- Composición del acristalamiento y características del sistema de apoyo.
- Detalles de fijación, juntas y sellados.
- Condiciones de montaje y restricciones de uso.
- Informes de ensayo, evaluaciones técnicas o cálculos justificativos aplicables.
- Requisitos de inspección y mantenimiento.
La verificación de estos antecedentes permite determinar si la solución resulta adecuada para las condiciones concretas de cada proyecto y si satisface las exigencias reglamentarias correspondientes.
7. Aplicaciones arquitectónicas
Los pisos vidriados transitables resistentes al fuego pueden considerarse en edificios corporativos, comerciales, institucionales y otros desarrollos arquitectónicos en los que se busca aprovechar la iluminación natural y mantener la continuidad visual entre niveles.
Su utilización puede resultar de interés en entrepisos, áreas de circulación, pasarelas y espacios interiores donde el proyecto requiere integrar una superficie transparente dentro de una estrategia de protección pasiva contra incendios.
La viabilidad de cada aplicación dependerá de la geometría, las cargas previstas, las condiciones de apoyo, los requisitos de resistencia al fuego y la documentación técnica disponible para el sistema.
Conclusión
Los pisos vidriados transitables cortafuego amplían las posibilidades de integración entre diseño arquitectónico, funcionalidad y protección pasiva contra incendios.
La combinación de 60 minutos de resistencia al fuego y una capacidad de carga declarada de 1.500 kg/m² constituye una referencia técnica relevante para analizar su incorporación en proyectos que requieren superficies horizontales transparentes y transitables.
Como sucede con cualquier sistema de protección pasiva, su desempeño debe evaluarse considerando el conjunto constructivo, las condiciones reales de instalación y la correspondencia entre las prestaciones declaradas y los requisitos específicos de la obra.
La correcta especificación, respaldada por documentación técnica verificable y una instalación conforme a las condiciones previstas, resulta esencial para integrar este tipo de soluciones de manera segura y técnicamente fundamentada.
CAFIPPIB — Cámara Argentina de Fabricantes e Instaladores de Productos de Protección contra Incendios y Blindajes
